Art 26290

€ 383.69

à l'unité

Pièces détachées

Adattabile a

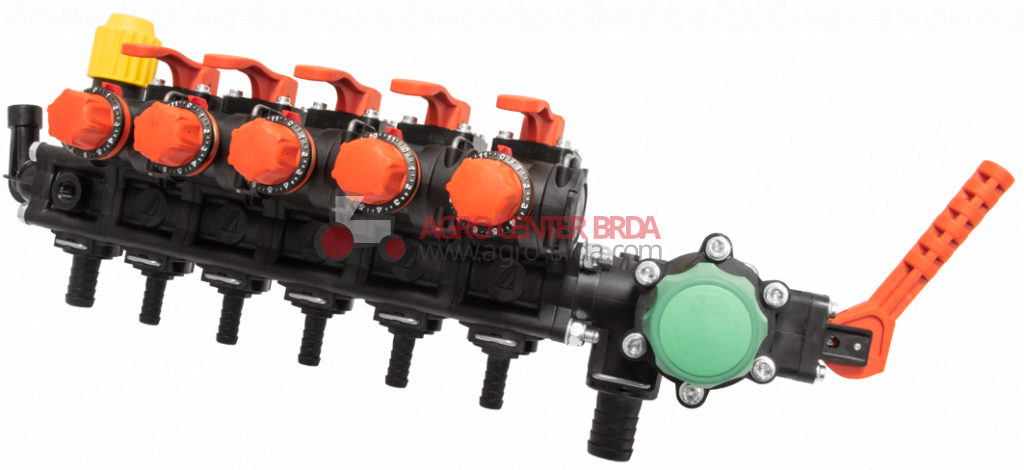

Group manuelle proportionelle

gruppo manuale diserbo 5 vie

Group manuelle proportionelle

Caratteristiche Tecniche

Pos.	Qta	Cermag
A	1	27200
B	5	27201
C	1	27202
D	1	27203
E	5	27245
F	1	27246
G	1	27247
H	1	27248
I	1	27558
I	3	27559
L	1	27241
L	1	27243
O-Ring	-	27557

Données

poids net 3.85 kg

Pièces détachées

Produit	Date	Acheter
27200 Vanne manuelle de commande principale	Série 471 Pression maximum 20 Bar quantité groupe à 3 voies 1 quantité groupe à 5 voies 1 Raccord Bride Raccord de tuyau - IN - mm Raccord de tuyau - BY PASS - mm Série 471 Pression 20 Bar Pression 20 Bar Débit 180 l/min Débit 180 l/min Utilisation Pulvérisation Figure - RIEPILOGO 1 - Bride poids net 0.984 kg	€ 132.22 à l'unité - +
27201 Vanne manuel de section de barre	type BY-PASS Raccord IN Bride pression 20 bar débit 24 l/min débit 15-24-34-44-44 l/min Raccord de tuyau - BY PASS 13 mm - 1/2" inch d. out 3/8"-1/2"-5/8"-3/4"-1" Entraxe des tirants 41 mm Sortie Raccord de tuyau - 13 mm Raccord de tuyau - BY PASS 13 mm - 1/2" inch Entraxe des tirants 41 mm Série 463 Pression 20 Bar Pression maximum 20 Bar Débit 24 l/min Type BY-PASS Utilisation Pulvérisation Figure - RIEPILOGO 4 - Bride poids net 0.3 kg	€ 30.10 à l'unité - +
27202 Vanne manuelle proportionnelle	Raccord IN Bride 19mm - 3/4" Série 463 Sortie Raccord de tuyau - 19 mm - 3/4" inch Série 463 Raccord de tuyau - BY PASS 19 mm - 3/4" inch Entraxe des tirants 41 mm Pression maximum 40 Bar Entraxe des tirants 41 mm Pression maximum 40 Bar Pression 40 Bar Débit 100 l/min Pression 40 Bar Débit 100 l/min Utilisation Atomiseur Utilisation Atomiseur Figure - RIEPILOGO 2 - Bride poids net 0.33 kg	€ 40.21 à l'unité - +
27203 Bride par le manomètre pour vannes SÉRIE 463/863	Matériau Nylon Bride d'accouplement Interne Filetage 1/4" Gas figure 9 Figure 9 Raccord Filetage intérieur 1/4" Gas Figure - OLD D poids net 0.062 kg	€ 7.13 à l'unité - +
27241 Raccord fileté mâle avec raccord femelle	Raccord - T T4 Femelle (37.9) mm f G 1 M Filetage - F Externe - 1" Gas Longueur - L 41 mm Longueur du filetage - h 22 mm Référence M raccord T4 Filet Externe - 1" Gas Figure - DELTA 80 8 Figure - BRAVO 400S 8 Figure - BRAVO 180S 8 Figure - SCAT 57 8 DELTA 80 180 l/min DELTA 80 250 l/min BRAVO 400S 180 l/min BRAVO 400S 250 l/min BRAVO 180S 100 l/min BRAVO 180S 180 l/min SCAT 57 180 l/min SCAT 57 250 l/min Figure - RIEPILOGO 9 Figure - OLD L Type Raccord de tuyau fileté poids net 0.03 kg	€ 1.43 à l'unité - +
27243 Fourche pour raccords	quantité groupe à 3 voies 1 quantité groupe à 5 voies 1 référence dans la figure L référence M Diamètre 3 mm Distance interne 34.2 mm Raccord T4 Figure - DELTA 80 7 Figure - BRAVO 400S 7 Figure - BRAVO 180S 7 Figure - SCAT 57 7 DELTA 80 180 l/min DELTA 80 250 l/min BRAVO 400S 180 l/min BRAVO 400S 250 l/min BRAVO 180S 100 l/min BRAVO 180S 180 l/min SCAT 57 180 l/min SCAT 57 250 l/min Figure - RIEPILOGO 9 Figure - OLD L poids net 0.007 kg	€ 1.19 à l'unité - +
27245 Raccord By-Pass pour valve section de barre	matériau Nylon Matériau Nylon Ø 13 mm Bride d'accouplement Fourche mâle Diamètre 13 mm Figure 18 Figure 23 Raccord By-pass avec raccord droit mm Figure - OLD F poids net 0.018 kg	€ 2.62 à l'unité
27246 Raccord By-Pass pour valve section de barre	matériau Nylon Matériau Nylon Ø 19 mm Bride d'accouplement Fourche mâle Diamètre 19 mm Figure 18 Figure 23 Raccord By-pass avec raccord droit mm Figure - OLD G poids net 0.018 kg	€ 2.62 à l'unité - +
27247 Raccord droit	référence à la figure G quantité groupe à 3 voies 1 quantité groupe à 5 voies 1 poids net 0.025 kg	€ 2.98 à l'unité - +
27248 Raccord droit	référence à la figure H quantité groupe à 3 voies 1 quantité groupe à 5 voies 1 poids net 0.054 kg	€ 6.83 à l'unité - +
27557 Joint torique en VITON pour collecteurs	Mesure 2.26x39.38 mm Diamètre intérieur 39.9 mm Épaisseur 2.6 mm Mesure 39.3x2.6 mm Raccord 2" Gas poids net 0.001 kg	€ 2.78 à l'unité - +
27558 Collecteur de sortie équilibré terminal	référence à la figure I quantité groupe à 3 voies 1 quantité groupe à 5 voies 1 poids net 0.07 kg	€ 9.71 à l'unité - +
27559 Collecteur de sortie équilibré central	référence à la figure I quantité groupe à 3 voies 1 quantité groupe à 5 voies 3 poids net 0.081 kg	€ 9.71 à l'unité - +
